Training AutoCAD - 2D - 3D - Rendering

InHouse Training AutoCAD 3D Mechanical Engineering Kompas Gramedia Palmerah Barat Jakarta



Pelaksanaan Inhouse Training AutoCAD untuk para engineer percetakan Kompas Gramedia ini di selenggarakan di Palmerah Barat, Jakarta. Materi AutoCAD yang dipilih yakni level Intermediate 3D Mechanical Engineering karena para peserta yang mengikuti sudah terbiasa menggunakan AutoCAD 2D dalam pekerjaan sehari-hari.





Sebelumnya diadakan survey terlebih dahulu guna mendapatkan informasi kebutuhan materi, latar belakang calon peserta dan fasilitas lab komputer sebagai sarana pelaksanaan training autocad. Kunjungan pertama berdiskusi langsung dengan pihak Gramedia Academy sebagai pihak yang akan memfasilitasi proses penyelenggaraan training ini.

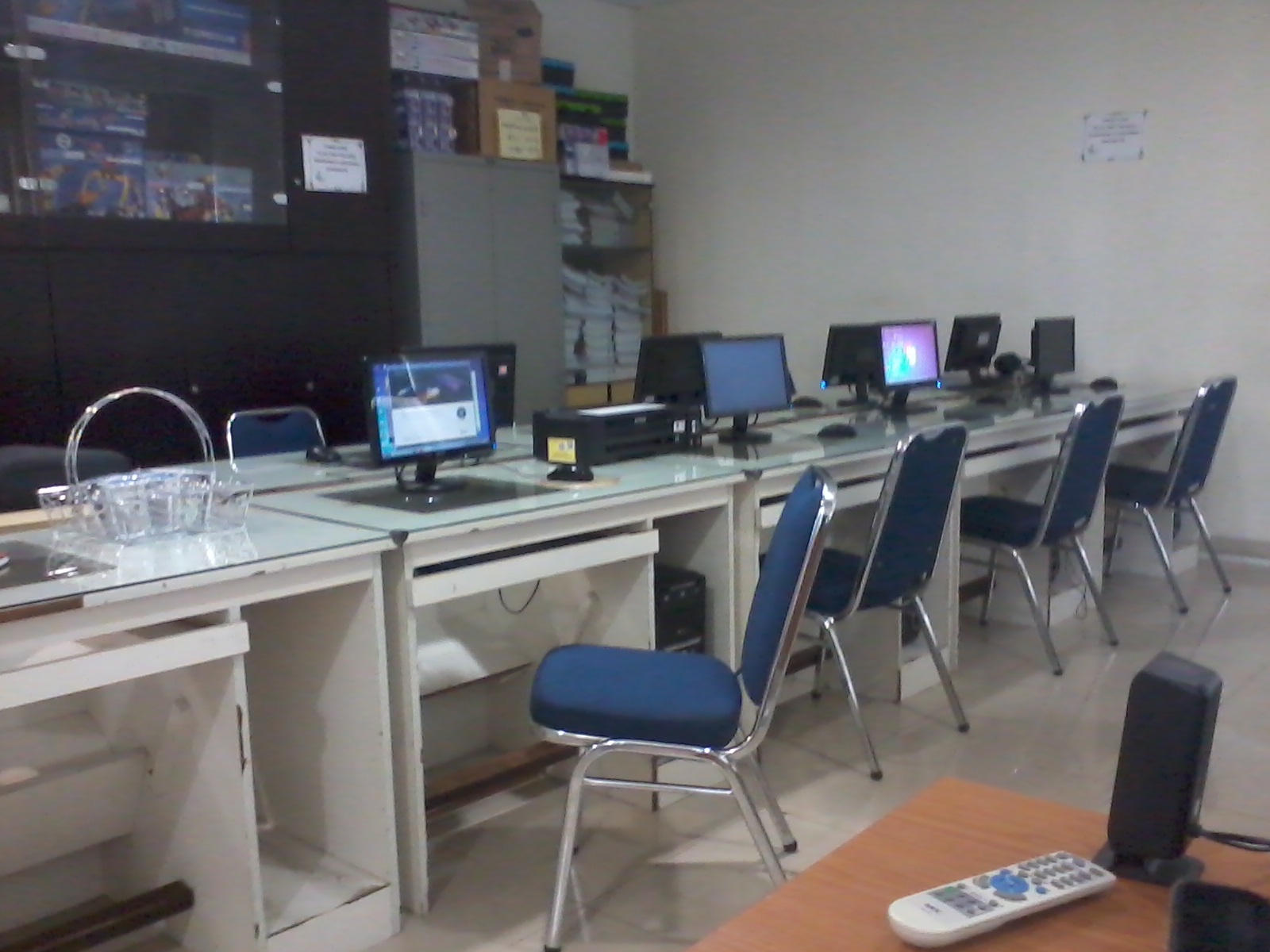

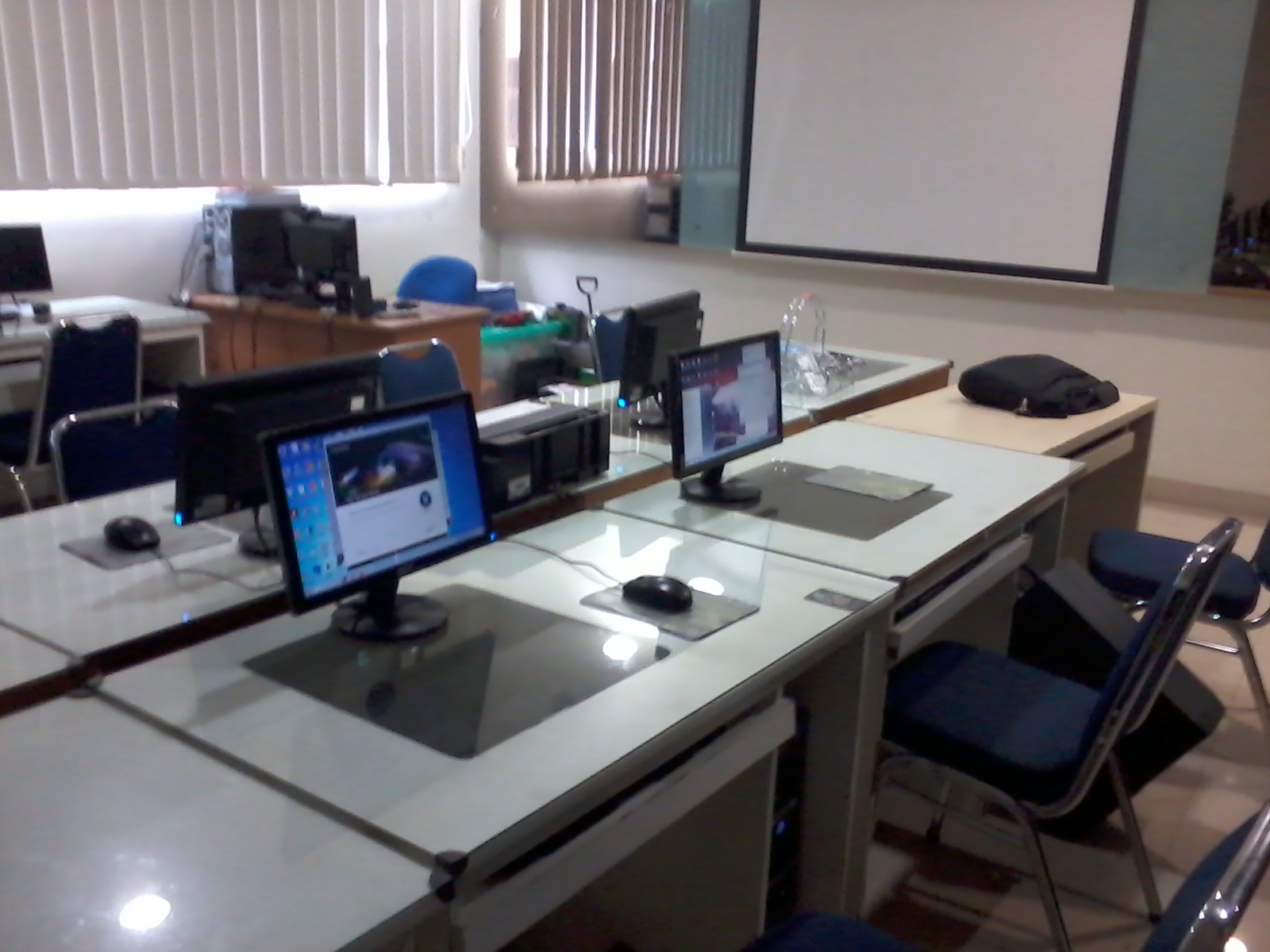

Dari hasil diskusi, maka dibutuhkan instalasi software AutoCAD pada setiap komputer dengan lisensi resmi dari autodesk yang di dapatkan gratis untuk akademik selama 3 tahun. Cukup dengan mendaftarkan institusi pendidikan secara online pada website http://www.autodesk.com/education....

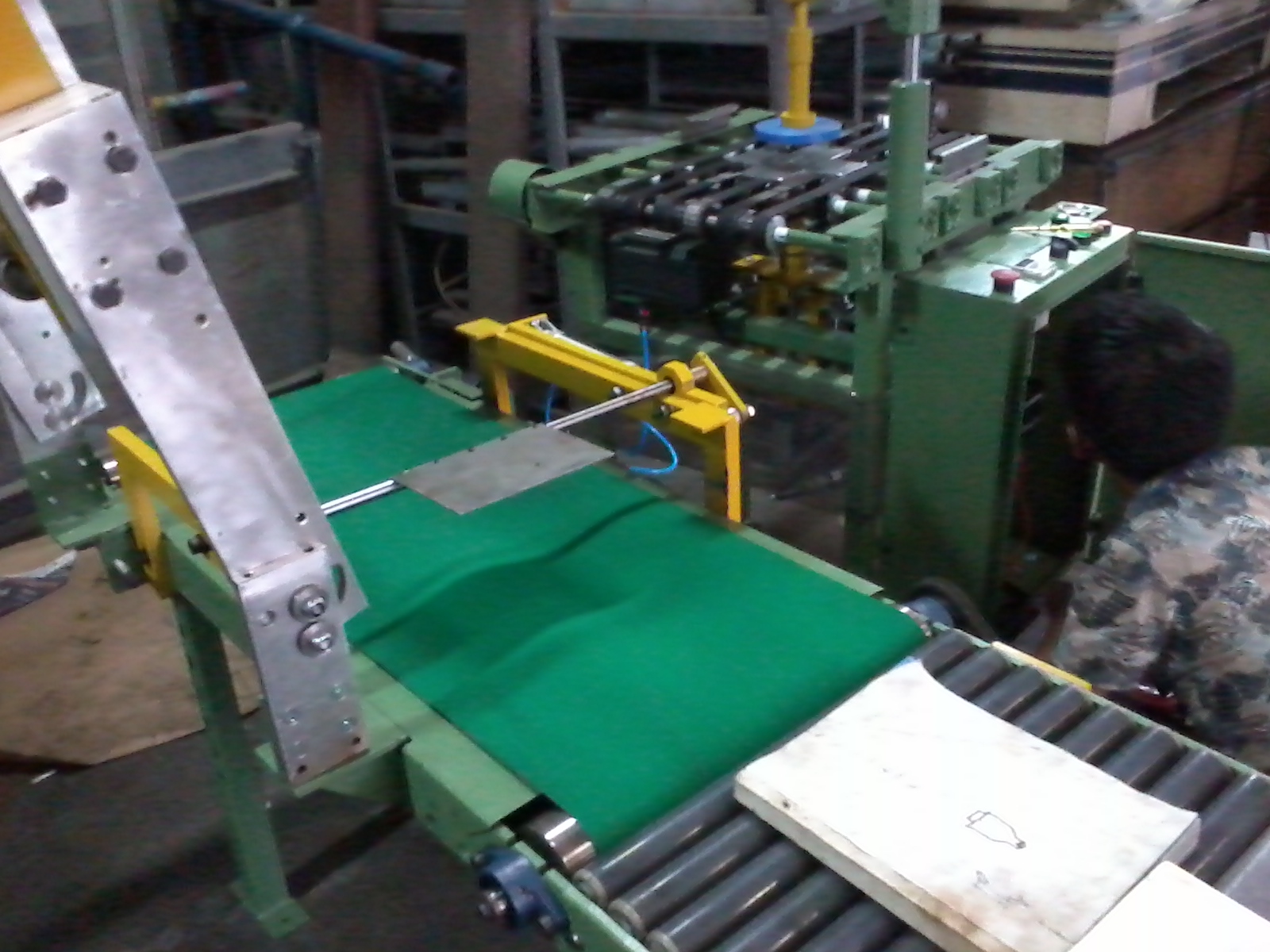

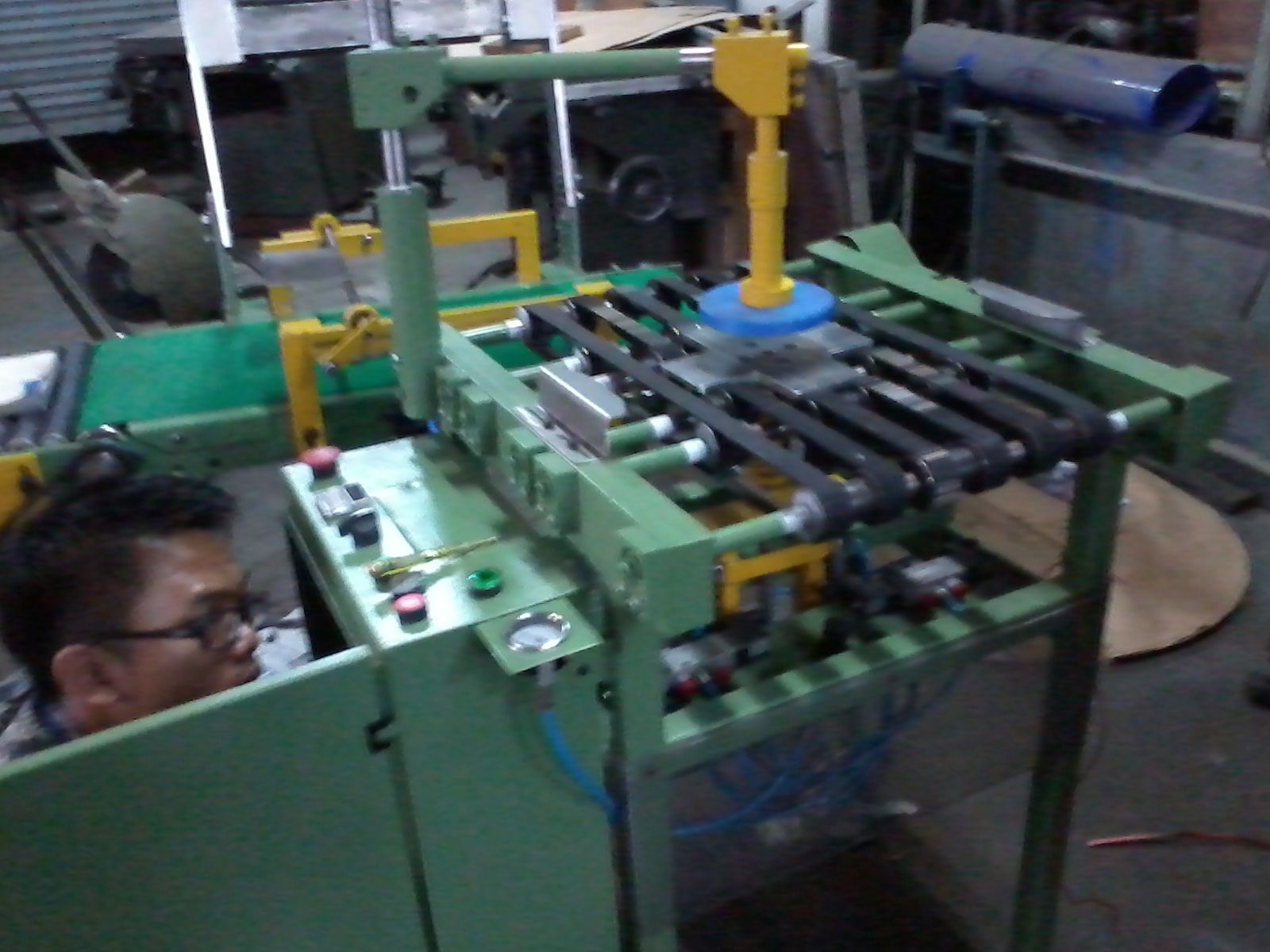

Pada survey pertama berkesempatan meninjau langsung bagian percetakan dan berdiskusi dengan para calon peserta mengenai kebutuhan akan pendalaman materi gambar teknik dengan menggunakan autocad, khususnya materi mechanical engineering. Di dapatkan informasi bahwa dalam proses membuat desain untuk modifikasi parts mesin membutuhkan waktu yang lama karena gambar kerja yang dibuat dalam bentuk 2 dimensi.



Maka dibutuhkan materi autocad 3 dimensi yang akan mempersingkat proses gambar desain yang langsung dapat di breakdown menjadi gambar kerja 2 dimensi. Sehingga gambar yang dihasilkan akan mudah dipahami untuk proses produksi parts mesin tersebut serta meminimalisir kesalahan dalam bentuk dan ukuran yang di desain.

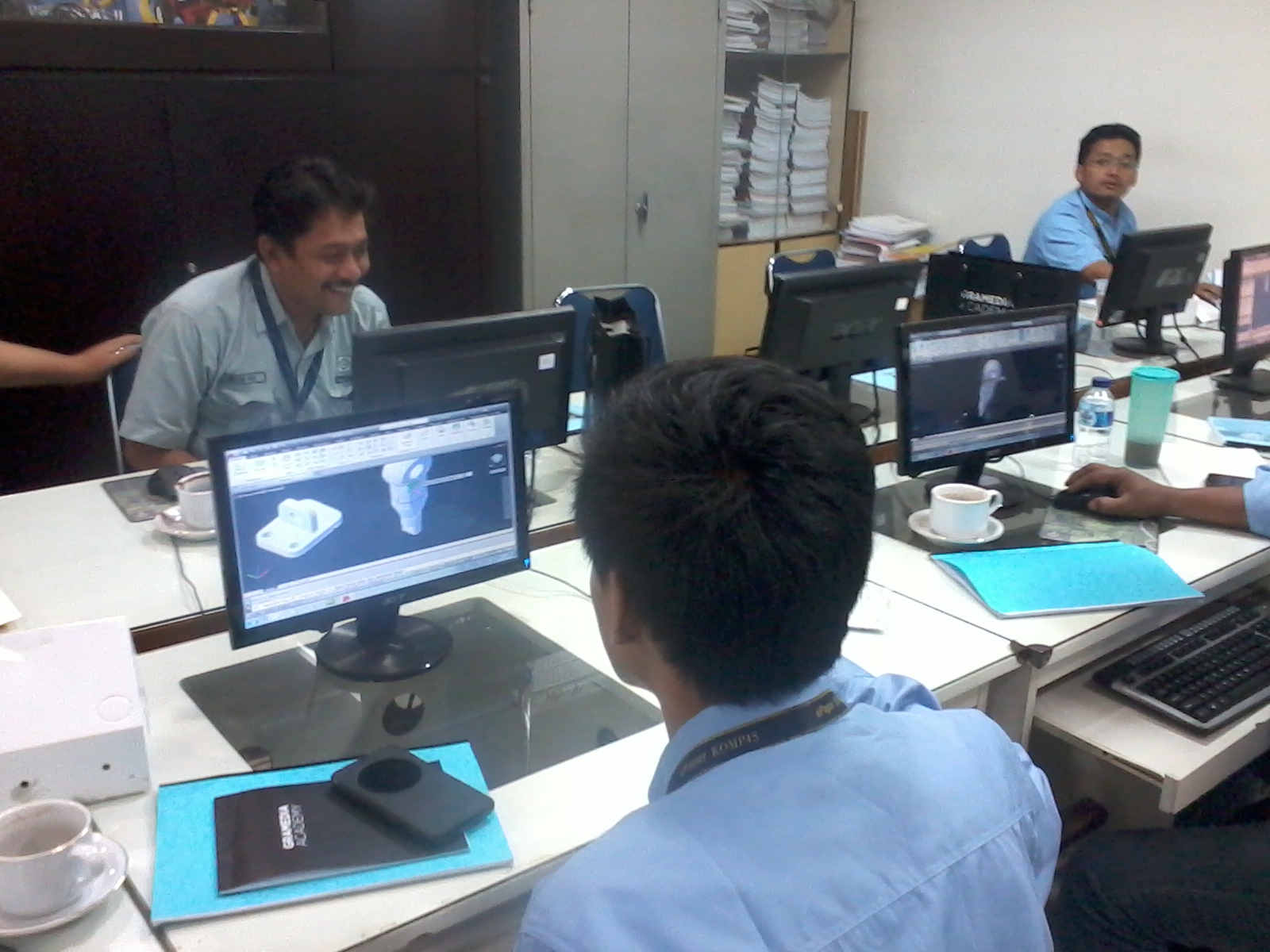

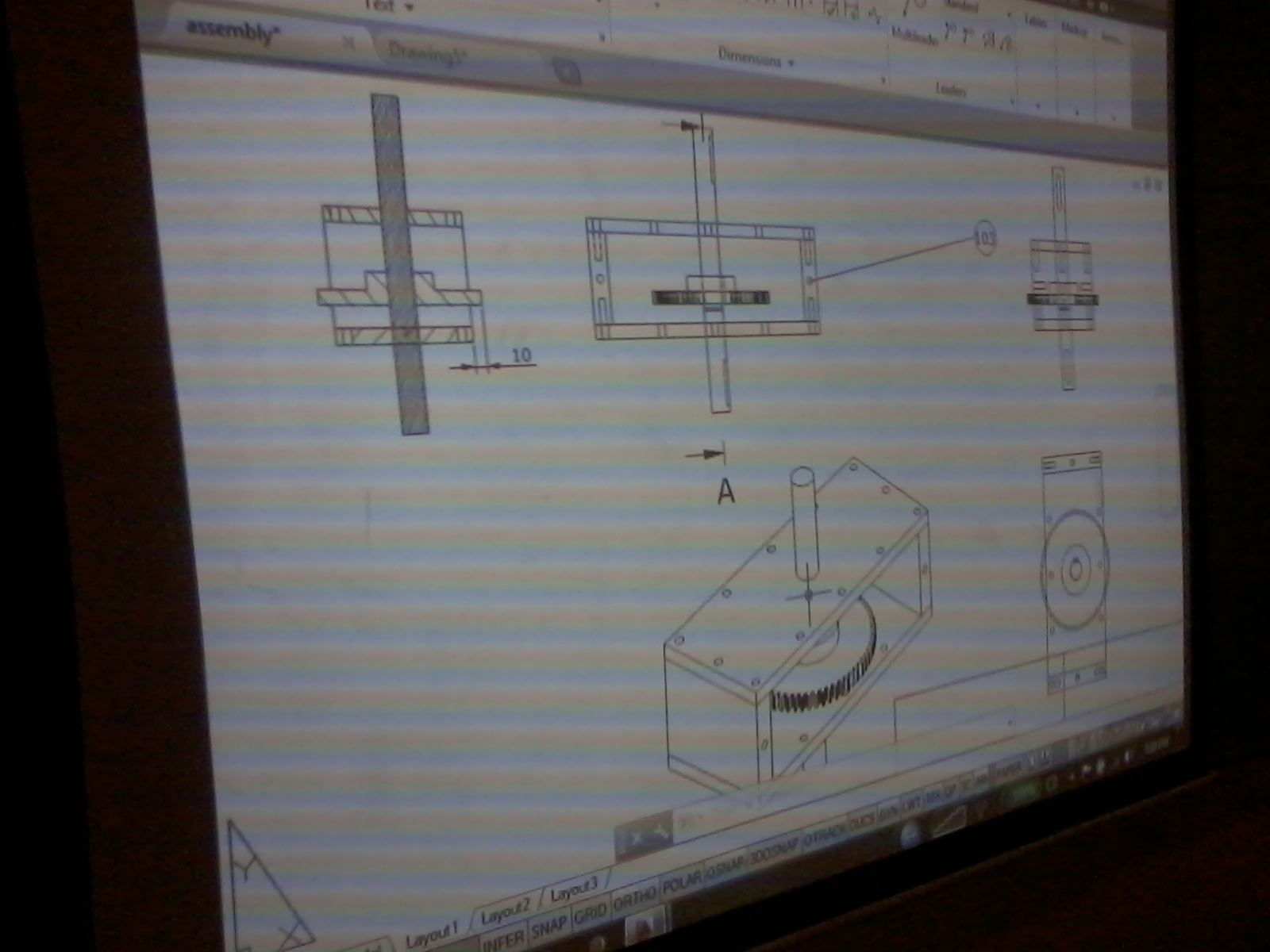

Hari pertama peserta belajar membuat bentuk parts mesin dari gambar kerja 2 dimensi dengan perintah boolean seperti extrude, union, intersection, dan subtract. Beberapa trik dipraktekan dalam mengembangkan logika membuat bagian-bagian obyek 3d agar lebih cepat dan praktis.



Pada hari kedua peserta belajar membuat obytek primitif box, cylinder, cone, sphere dsb serta merubah bentuk obyek 3d tersebut dengan beberapa perintah modifikasi seperti slice, 3drotate, pressful, dll….



Untuk pertemuan berikutnya masing-masing peserta membuat obyek 3D berbeda-beda dari kasus pekerjaan sehari-hari… obyek 3 dimensi tersebut di breakdown menjadi gambar kerja 2 dimensi secara otomatis baik tampak, potongan detail dan perspektif lengkap dengan notasi dan dimensi yang diperlukan.



Dari gambar obyek 3d yang dibuat setiap peserta digabungkan menjadi gambar assembly dengan menggunakan manajemen gambar seperti xref dan layout… maka jika terjadi perubahan pada parts yang dibuat masing-masing peserta akan lebih mudah proses modifikasinya dan proses pembuatan gambar desain dilakukan dengan cara teamwork.



Klik untuk ulasan selengkapnya >>

Untuk membuat gambar Potongan A-A rumah tinggal yang merupakan tutorial berseri belajar autocad membuat gambar kerja rumah tinggal ini, maka kita akan melanjutkan dari hasil latihan sebelumnya yakni tutorial bagian 4 membuat obyek PONDASI… okay mari kita mulai…

LANGKAH 1

Silahkan duplikasi obyek PONDASI dari latihan sebelumnya ke arah kanan dan kiri sesuai dengan jarak pada gambar dibawah ini (warna merah). Perintah modify dapat Anda gunakan seperti COPY untuk menggandakan obyek tersebut.



LANGKAH 2

Modifikasi obyek PONDASI hasil dari duplikasi pada bagian pinggir kanan dan kiri. Selanjutnya modifikasi juga pada bagian GARIS LANTAI, SPESI, LAPISAN PASIR dan TANAH GALIAN sehingga bentuk hasilnya seperti pada gambar di bawah ini (warna merah). Anda dapat menggunakan perintah modify seperti TRIM, EXTEND atau STRETCH untuk menyelesaikan langkah ini.



LANGKAH 3

Buat obyek DINDING kanan dengan mempertinggi bagian atas pada pada pondasi kanan. Gunakan perintah STRETCH untuk memodifikasi tinggi dinding sehingga ukurannya sesuai dengan gambar (warna merah). Jika arsiran dinding tidak dapat ditinggikan dengan perintah stretch, maka gunakan titik GRIP pada arsiran tersebut untuk men-stretch-nya. Jika tidak bisa juga, maka hapus arsiran yang ada kemudian buat kembali arsiran dinding menggunakan perintah HATCH dengan pattern ANSI32 kemudian atur pada bagian Scale.



LANGKAH 4

Ulangi LANGKAH 3 untuk memodifikasi obyek DINDING bagian kiri. sehingga ukuran dinding sesuai gambar (warna merah). Gunakan perintah modifiy seperti STRETCH untuk membuatnya. Jika terjadi masalah dalam proses modifikasi, Anda juga dapat mensiasati dengan menggambar obyek bantu menggunakan perintah draw seperti LINE, POLYLINE, RECTANGLE atau pun HATCH dengan pattern ANSI32 dan ANSI37.





Lanjutan langkah-langkahnya disini>>

Kursus private autocad dengan materi 3 dimensi ini menggunakan lokasi di area umum tepatnya di J.CO MargoCity yang berlokasi Jl.Margonda Depok JawaBarat. Tempat pelaksanaannya ini dipilih karena nyaman dan yang terpenting ada stop kontak / power outlet agar laptop terus bisa dipakai tanpa harus khawatir battery laptop habis.





Materi yang dimulai dari dasar-dasar perintah autocad 3D dengan kasus disekitar cafe tersebut salah satunya kursi yang sedang diduduki. Kasus sederhana ini untuk memahami secara langsung obyek yang akan digambar agar lebih cepat dalam menangkap logika perintah autocad 3 dimensi.





Untuk pertemuan berikutnya materi lebih disesuaikan dengan latar belakang pendidikan peserta yang sedang kuliah di jurusan teknik sipil. Maka obyek yang dilatih yaitu pembuatan sambungan struktur baja dari baseplate sampai gording.







Waktu yang dipilih untuk kursus ini di hari sabtu-minggu, dimulai pada siang hari dan selesai hingga malam. Sebenarnya untuk paket kursus autocad 3 dimensi hanya 4 jam dalam setiap pertemuannya, namun kalau sudah belajar dan latihan kasus sesuai dengan bidangnya akan lupa waktu sampai 6jam pun tidak terasa.





Tantangan dalam proses belajarnya lebih kepada logika meletakan sambungan sesuai dengan gambar rencana. Untuk perintah atau command autocad dalam membuat bentuk obyek 3d tidak menjadi kendala, karena peserta sudah bisa perintah-perintah autocad 3d. Hanya menambahkan perintah 3d saja dan melatih logikanya.





Selengkapnya >>

Tutorial AutoCAD Gambar Kerja Rumah Tinggal – Bagian 6 (Potongan B-B)



Melanjuti rangkaian tutorial autocad berseri membuat gambar kerja rumah tinggal, berikut ini langkah-langkah membuat gambar Potongan B-B

LANGKAH 1

Untuk pembuatan gambar POTONGAN B-B, silahkan duplikasi dengan perintah MIRROR dari hasil latihan tutorial gambar POTONGAN A-A Sebelumnya. Maka hasilnya akan terlihat pada gambar berikut ini.




LANGKAH 2

Pada hasil mirror pada langkah sebelumnya, gunakan perintah ERASE untuk menghilangkan gambar DINDING kanan dan DINDING tengah. Hapus juga seluruh obyek yang ada pada area dalam antara garis LANTAI sampai garis PLAFON, seperti; obyek pintu, notasi ruangan, notasi finishing dinding, notasi plafond, arsiran, kusen pintu dan lain sebagainya. Maka hasilnya akan terlihat pada gambar dibawah ini.



Lanjutannya dimari gan >>

Kursus Private AutoCAD for Mac di Komplek ExTimah Pancoran Jakarta Selatan

Pelaksanaan kursus private autocad di komplek extimah pancoran jakarta selatan ini menggunakan autocad versi mac dengan lisensi gratis 3 tahun resmi dari autodesk untuk pelajar / mahasiswa. Karena pesertanya masih kuliah di universitas negeri daerah depok jawa barat yang sedang mengambil jurusan arsitektur interior, maka materi disesuaikan dengan menggunakan tugas kuliahnya.



Peserta pernah menyelesaikan salah satu mata kuliah pada semester sebelumnya dengan tugas membuat desain rumah bertingkat yang digambar secara manual berikut maketnya. Nah untuk studi kasus digunakan tugas tersebut sehingga gambar manual yang telah dibuat, digambar kembali dengan menggunakan autocad.



Untuk hari pertama, tugasnya membuat gambar kerja denah rumah bertingkat dengan perintah autocad yang baru dipelajari. Tahap ini memerlukan logika pemahaman penggunaan perintah dasar autocad untuk menyelesaikan obyek-oyek dari denah dimulai dari garis as, kolom, dinding, kusen pintu jendela yang dilengkapi dengan notasi dimensi dan pemberian teks untuk penamaan ruangan.



Pertemuan kedua, peserta berlatih membuat gambar tampak depan dan samping yang diproyeksikan dari denah lantai 1 & lantai 2 hasil dari pertemuan pertama. Perintah yang digunakan sudah mulai beragam, bagaimana menarik garis menggunakan command construction line dilatih untuk mempertajam logika pada titik mana saja di denah yang digunakan jika akan membuat tampak baik tampak depan maupun tampak samping.





Pertemuan selanjutnya mencetak gambar yang sudah di buat dengan menentukan skala sesuai dengan ukuran kertas yang digunakan. Dengan menggunakan kop gambar / etiket / kepala gambar, peserta harus memasukan gambar yang ada sesuai proporsinya baik dalam 1 gambar pada satu lembar kertas atau beberapa gambar dalam 1 kertas.



Metode plotting / printing menggunakan 2 cara yakni menggunakan model dan layout. Kedua cara tersebut mempunyai trik tersendiri untuk menghasilkan cetakan sesuai dengan yang diinginkan. Untuk ketebalan garis, peserta belajar menggunakan layers dengan mengkonfigurasi line width pada setiap layer yang digunakan.



Hasil konfigurasi yang berbeda untuk ketebalan garis akan menghasilkan cetakan yang berbeda pula. Peserta belajar menggunakan berbagai macam settingan untuk kemudian di print dan dibandingkan, mana yang lebih sesuai yang nantinya konfigurasi tersebut dipakai pada proses latihan berikutnya.



lanjutan ulasan kegiatannya >>

Tutorial AutoCAD Gambar Kerja Rumah Tinggal – Bagian 7 (Potongan C-C)



Untuk membuat gambar POTONGAN C-C berdasarkan Denah pada Tutorial pertama, maka kita akan mempergunakan kembali hasil latihan tutorial ke-4 membuat obyek PONDASI.


LANGKAH 1

Duplikasi obyek PONDASI tersebut ke arah kanan sesuai dengan jarak pada gambar dibawah ini (warna merah). Perintah modify dapat Anda gunakan seperti COPY untuk menggandakan obyek tersebut.




LANGKAH 2

Modifikasi obyek PONDASI hasil dari duplikasi pada bagian pinggir kanan dan kiri. Selanjutnya modifikasi juga pada bagian GARIS LANTAI, SPESI, LAPISAN PASIR dan TANAH GALIAN sehingga bentuk hasilnya seperti pada gambar di bawah ini (warna merah). Anda dapat menggunakan perintah modify seperti TRIM, EXTEND atau STRETCH untuk menyelesaikan langkah ini.




LANGKAH 3

Hilangkan garis LANTAI berikut SPESI dan arsiran PASIR URUG diatas pondasi paling kanan seperti pada gambar (warna merah). Anda dapat menggunakan perintah ERASE.



Langkah tutorial selanjutnya >>

kursus autocad yang mengambil tempat pelaksaaan di sebuah kantor perusahaan kontraktor daerah Bojong Gede Bogor ini sudah selesai dilaksanakan. Pesertanya adalah salah satu karyawan di perusahaan tersebut yang baru lulus dari Sekolah Menengah Kejuruan di Jawa Tengah. Karena pempinan perusahaan ingin skill karyawannya terus berkembang agar dapat menyelesaikan pekerjaannya lebih cepat, maka pengembangan SDM pada keterampilan gambar teknik dengan menggunakan software AutoCAD menjadi salah satunya prioritas.



Materi kursus dimulai dari dasar walau peserta sudah pernah belajar autocad di sekolah dulu, karena basic tools autocad dan penggunaan mouse, keyboard serta kombinasi keduanya harus dikuasai secara menyeluruh. Untuk kasus pertama menggunakan proyek yang sedang dilaksanakan yaitu rumah tinggal yang akan di renovasi menjadi 2 lantai.



Dari gambar denah hasil survey (existing), peserta belajar membuat dari awal bentuk desain denah renovasi lantai 1 dan 2 yang dilengkapi dengan notasi dan dimensi. Dari hasil latihan hari pertama dikonsultasikan pada bagian yang berkompeten dengan proyek tersebut. Hasil konsultasi menjadi kasus kedua untuk latihan membuat denah menggunakan autocad pada pertemuan kedua.



Setelah beberapa kali pertemuan, peserta sudah dapat menyelesaikan gambar kerja proyek yang lebih komplek. Beberapa gambar yang dihasilkan oleh peserta dalam lingkup gambar kerja elektrikal seperti gambar titik lampu dan saklar serta stopkontak beserta keterangannya yang cukup detail.







Untuk materi pertemuan terakhir, peserta belajar manajemen gambar seperti penerapan kombinasi fungsi block, layers, layout, external reference, sampai pada sheet set manager. Dengan manajemen gambar tersebut akan dapat mempercepat proses penyelesaian gambar kerja sampai pada proses printout / plotting dengan jumlah lembar yang banyak.... Selanjutnya >>

Materi struktur baja menjadi pilihan untuk kursus autocad secara private dengan mengambil lokasi di KFC Coffee Lenteng Agung Jakarta Selatan ini sudah selesai dilaksanakan. Latihan membuat gambar kerja dimulai dengan membuat as portal struktur baja yang kemudian dilanjutkan membuat gambar profil baja dari setiap bagian portal tersebut. Peserta belajar memberikan dimensi dan notasi untuk keterangan profil baja yang digunakan mulai dari baseplate sampai gording dan penutup atap zincalume.



Tempat lokasi dipilih peserta karena suasananya yang nyaman dan dilengkapi dengan stop kontak listrik agar dapat berlama-lama dalam proses belajarnya… dan kebetulan pada siang hari itu tidak banyak banyak pengunjung, bisa dibilang sepi karena hanya sekitar 8 orang saja yang ada disana.





Untuk selanjutnya peserta berlatih membuat gambar detail dari setiap pertemuan / sambungan struktur baja. Tantangan pada latihan ini salah satunya adalah ketelitian dalam menggunakan perintah Trim dan Extend, karena banyak garis yang akan dipanjangkan dan dipotong. Logika dalam membayangkan tampak samping dan tampak atas dari profil yang digunakan sangat diperlukan. karena pertemuan antara profil yang berbeda ditambah beberapa plat baja tambahan akan membuat bingung.. garis mana nih yang mau di potong dan dipanjangkan?



Materi berikutnya membuat kop gambar yang diskala serta harus disesuaikan dengan ukuran kertas baik A4, A3 maupun A2. Gambar yang sudah dibuat diatur sedemikian rupa agar pas dalam penempatan dalam satu kertas… maka gambar siap di print/ plot. Karena untuk printernya tidak ada maka untuk sementara latihan plot menggunakan DWG To PDF saja. nanti di print di rumah yaa….Ulasan Selengkapnya >>

Untuk mempermudah latihan belajar rendering, silahkan download file AutoCAD 3D Bangunan Bertingkat dalam bentuk file format .dwg dengan kasus 3D model musholla 2 lantai. Dalam prakteknya Anda akan berlatih memberikan jenis bahan (material), pandangan (camera), pencahayaan (lighting), hingga langkah konfigurasi membuat gambar realistis (rendering).

Beberapa screenshot dari hasil akhir tutorial rendering di autocad seperti gambar berikut ini:









Selengkapnya >>

LANGKAH 1

Dari file 3d model yang telah di download silahkan buka file tersebut, kemudian rubah tampilan antarmuka autocad dengan menggunakan Workspace Switching menjadi 3D Modeling seperti gambar berikut ini.



LANGKAH 2

Untuk memunculkan material autocad yang ada silahkan klik Tab Render kemudian pada bagian Materials pilih Materials Browser. Maka akan muncul kumpulan material yang ada bawaan dari autocad. Anda pun dapat mengetikan perintah MATERIALS pada Command Line sebagai cara alternatif untuk memunculkannya.



LANGKAH 3

Pada bagian kiri jendela Material Browser terdapat kumpulan kategori, silahkan klik Home > Autodesk Library. Anda dapat merubah tampilan material yang ada agar lebih jelas dengan cara klik icon Changes your view yang terletak pada bagian kanan atas. Pada bagian View Type pilih Thumbnail View dan di bagian Thumbnail Size pilih 64×64.



Langkah Selanjutnya >>

LANGKAH 1

Silahkan klik tab Home pada ribbon kemudian aktifkan layer Atap genteng pada bagian Layers yang terletak di ribbon sebelah kanan seperti terlihat pada gambar dibawah ini.



LANGKAH 2

Matikan semua layer yang ada kecuali untuk layer Atap genteng, sehingga hanya obyek atap berbentuk limas dan nok yang terlihat seperti pada gambar berikut.



LANGKAH 3

Untuk memunculkan kembali jendela Materials Browser, silahkan pilih tab Render kemudian klik icon Materials Browser yang terletak pada bagian Materials.



Langkah Selanjutnya >>

LANGKAH 1

Pada bagian ribbon, silahkan klik tab Render. Kemudian di bagian Visual Style Controls yang terletak di sebelah kiri atas area kerja, pilih 2D Wireframe seperti terlihat pada gambar dibawah ini. Hal ini dilakukan agar kerja komputer tidak terlalu berat.



LANGKAH 2

Di bagian View Controls yang terletak di sebelah kiri atas area kerja, pilih Top.



LANGKAH 3

Untuk memunculkan bagian Camera pada tab Render, silahkan Anda klik kanan di area ribbon kemudian pilih Show Panels dan pilih Camera.



LANGKAH 4

Pada bagian Camera yang sudah muncul, pilih icon Create Camera. Klik posisi titik Kamera di area kanan depan obyek dan klik lokasi titik target di area kiri belakang obyek seperti terlihat pada gambar beikut ini.



Langkah Selanjutnya >>

LANGKAH 1

Okay kembali ke layout Camera1 dan pastikan Jendela Viewport sudah aktif dengan cara klik 2x pada area tengah. Pada ribbon pilih tab Render kemudian pilih Full Shadows pada bagian Lights.



LANGKAH 2

Selanjutnya pada bagian Sun & Location pilihlah Sky Background & Illumination.



Langkah Selanjutnya >>

Pelaksanaan inhouse training autocad yang berlokasi di wilayah lodan center ancol jakarta utara ini sudah mencapai pertemuan terakhir beberapa waktu yang lalu. Pesertanya merupakan karyawan dari sebuah perusahaan oil & gas dengan berbagai posisi dari bagian produksi di workshop, engineering bagian desain sampai pada bagian manajerial.



Materi yang diberikan dari awal sekali seperti pengenalan antarmuka autocad dan penggunaan fungsi-fungsi mouse di autocad. Setelah beberapa waktu membiasakan penggunaan mouse keyboard dan sudah mulai nyaman dengan tampilan autocad maka materi dilanjutkan dengan membuat obyek-obyek sederhana dengan perintah dasar draw seperti line, polyline, rectangle, circle dan perintah dasar modify diantaranya copy, move, trim, extend, mirror dan lain sebagainya.



Pada akhir sesi di pertemuan pertama peserta sudah dapat membuat gambar obyek dengan dilengkapi ukuran/dimensi. Pemahaman proyeksi tampak dan potongan dari suatu benda pun sudah mulai dipahami, sehingga pertemuan berikutnya dapat menggunakan obyek yang lebih kompleks.





Dalam memberikan dimensi dan notasi pada obyek gambar sebagai keterangan yang sangat dibutuhkan untuk bagian produksi, maka peserta berlatih menempatkan posisi yang ideal. Hal ini bertujuan agar gambar obyek dan dimensi yang ada dapat terbaca secara jelas.





Pada pertemuan berikutnya mulai dengan obyek yang digambar harus merupakan bagian-bagian (parts) yang kemudian disatukan (assembly). Untuk materi manajemen gambar peserta belajar menggunakan layers, block, layout, viewport, external reference sampai mencetak gambar dengan fasilitas batchplot agar proses cetak (plotting) memudahkan.





Ulasan Selanjutnya >>

Kursus private AutoCAD yang dilaksanakan di daerah ceger cipayung Jakarta timur ini akan mencapai pertemuan terakhir. Peserta kursus adalah salah satu karyawan di perusahaan yang bergerak di bidang mekanikal elektrikal. Karena pihak perusahaan membutuhkan karyawannya mahir dalam menggunakan autocad untuk pekerjaan desain dan pelaksanaan dilapangan, maka peserta dipilih untuk mengembangkan keahliannya dalam penggunaan software autocad.



Pekerjaan sehari-hari peserta membuat rencana anggaran biaya berikut spesifikasi dan volume pekerjaan mekanikal elektrikal. Pada saat perusahaan membutuhkan gambar kerja seperti gardu listrik, maka akan menggunakan jasa freelancer untuk menyelesaikannya. Terkadang gambar tersebut dibutuhkan cepat dengan hasil data survey lapangan dan kebutuhan, maka pekerjaan rencana anggaran biaya agak terkendala. Padahal data untuk standarisasi desain dan ukuran gardu listrik sudah ada namun karena letak dan tarikan kabel tidak didapat karena gambar kerja belum ada.



Dengan gambar posisi letak bangunan gardu induk akan menentukan banyak data untuk perhitungan rencana anggaran biaya seperti panjang dan jumlah tarikan kabel yang dibutuhkan pada lokasi proyek. Maka peserta belajar menghitung data-data yang dibutuhkan dengan cepat menggunakan autocad.



Ulasan Selengkapnya >>

Pelaksanaan kursus private AutoCAD yang mengambil lokasi di jl. panglima polim raya kebayoran baru jakarta selatan ini baru beberapa kali pertemuan dari paketan kursus autocad 2 dimensi yang dipilih oleh peserta. Materi dimulai dari dasar sekali mulai pengenalan antarmuka (interface) autocad baik Drafting & Annotation, 3D Modeling & AutoCAD Classic dan penggunaan mouse + keyboard untuk menggambar di autocad.



Untuk kasus pertemuan pertama menggambar denah rumah yang dilengkapi dengan dimensi, notasi, dan obyek pelengkap seperti furnitur & tanaman yang memang sudah di sediakan oleh autocad.



Pada proses pembuatan denah ini, peserta mulai membuat garis as yang dilanjutkan dengan garis dinding dan kolom mengikuti jobsheet yang sudah disediakan.



Dari gambar denah yangs udah dibuat maka saatnya mencetak gambar tersebut dengan skala tertentu agar hasilnya dapat dibandingkan. Pengukuran dari skala cetak di cek dengan penggaris.. apakah sesuai dengan konfigurasi yang sudah dibuat untuk printout skala pada kertas.



Untuk pertemuan berikutnya materi berlanjut pada pembuatan tampak dari denah yang sudah dibuat pada pertemuan sebelumnya. Pengetahuan akan proyeksi suatu benda dijelaskan dan dipraktekan agar pemahaman keteknikannya dapat langsung dikuasai.







Ulasan selengkapnya dimari >>

Pelaksanaan kursus private autocad yang mengambil lokasi wilayah kaliabang tengah bekasi utara ini telah mencapai pertemuan terakhir beberapa hari lalu. Lokasi belajarnya di workshop perusahaan tempat peserta bekerja yang merupakan salah satu tempat fabrikasi produk metal. Waktu yang dipilih peserta siang hari pada hari sabtu sehingga kegiatan belajar tidak mengganggu pekerjaan.



Materi awal dimulari dari proses instalasi software autocad, pengenalan antar muka dengan berbagai macam pilihan dari autocad classic, drafting & annotation, hingga 3d modeling. Penggunaan fungsi tombol mouse pada autocad harus dikuasai peserta pada pertemuan pertama seperti klik kiri mouse untuk menggambar dan menseleksi, klik kanan sebagai shortcut, scroll sebagai zoom dan pan, hingga kombinasi mouse + keyboards.



Setelah mulai lancar penggunaan mouse & keyboards baru dimulai materi membuat gambar parts mesin sesuai dengan kebutuhan peserta. Beberapa materi dasar gambar teknik diberikan mulai dari proyeksi tampak hingga detail potongan. Materi ini diberikan karena peserta tidak mempunyai latar belakang pendidikan teknik, sehingga pengenalan keteknikan dipelajari baru saat ini.



Setelah materi 2 dimensi di kuasai, maka materi selanjutnya merubah gambar 2d menjadi gambar 3 dimensi. Latihan gambar dengan bentuk 3d model sederhana untuk memahami cara kerja sumbu koordinat XYZ dan fungsi User Coordinate System (UCS).



Nah semakin lama latihan ditingkatkan kesulitannya dengan menggabungkan beberapa parts 3d menjadi satu, dalam proses ini yang menjadi tantangan salah satunya memilih titik acuan setiap parts untuk di assembly.







Merubah gambar 3d menjadi 2d secara otomatis pun dipelajari dari gambar tampak, potongan, detail dan perspektif dengan menggunakan fasilitas viewbase. Hal ini akan sangat membantu jika pada suatu saat peserta harus membuat gambar kerja dari bentuk model 3 dimensi secara cepat.

Selengkapnya >>

Kemarin merupakan pertemuan terakhir untuk kursus private autocad yang dilaksanakan di resto & lounge solaria cibinong city mall bogor jawa barat. Materi yang dibahas lebih kepada mendapatkan data dari gambar yang ada, bukan pada pembuatan obyek desain seperti materi yang biasa di butuhkan oleh peserta lainnya.



Lokasi yang digunakan untuk pelaksanaan belajar kadang berpindah-pindah, namun seringnya mengambil lokasi di Solaria CCM karena lebih dekat dan mudah dijangka dan suasananya pun mendukung.



Peserta membutuhkan keterampilan dan pengetahuan dalam mengolah data dari gambar teknik seperti luas & volume, maka perintah yang sering digunakan antara lain area, massprop, calculator dan properties. Namun perintah dasar draw dan modify tetap dipelajari dan dilatih untuk mendukung dalam proses mendapatkan data tersebut.



Terkadang data yang didapat bukan dalam bentuk file autocad .dwg, namun dalam format adobe acrobat .pdf / format gambar .jpg yang sudah tidak berskala. Maka data tersebut dimasukan kedalam autocad yang kemudian harus di sesuaikan ukurannya sesuai dengan aslinya. Perintah AutoCAD yang digunakan salah satunya Scale – Reference untuk merubah ukuran obyek dengan ukuran aslinya.



Biasanya waktu belajar di mulai jam 2-3 siang dan selesai sekitar jam 6-7 sore…. hari yang dipilih berubah-rubah kadang sabtu, minggu atau hari libur lainnya. Masuk mall saat terang benderang pulang saat situasi di luar sudah mulai gelap.



lanjutannya di mari gan >>

Penyelenggaraan kursus private autocad yang berlokasi dirumah peserta wilayah kalibata timur jakarta selatan ini sudah selesai dilaksanakan beberapa waktu yang lalu. Paket kursus yang dipilih autocad 2 dimensi dengan materi penjurusan untuk teknik mesin. Peserta belajar dari awal sekali karena belum pernah menggunakan autocad sebelumnya.



Latihan dimulai dari penggunaan perintah dasar 2d seperti line, polyline, rectangle, circle, erase, copy, rotate, mirror, trim, extend lain sebagainya. Obyek yang digambar sebagai latihan pun dari yang sangat dasar hingga peserta dapat memahami dan menguasai secara basic. Untuk pertemuan selanjutnya baru menggunakan obyek latihan yang sedikit lebih kompleks dengan dilengkapi dimensi serta notasi.



Agar lebih cepat memahami penggunakan perintah-perintah autocad, maka diberikan tugas berupa PR yang harus diselesaikan oleh peserta dan dikirim hasilnya melalui email sebelum pertemuan berikutnya.







Untuk pertemuan terakhir materi yang diberikan adalah mengkonfigurasi gambar yang diletakan pada kop/etiket dengan skala sesuai dengan kertas yang akan digunakan. Hasil akhir latihan dibuat menjadi bentuk format file .pdf yang dapat dicetak pada kertas A4, A3, A2 dan lainnya.



Selengkapnya dimari >>

Beberapa waktu yang lalu selesai sudah penyelenggaraan kursus private autocad for mac dengan mengambol lokasi di rumah peserta daerah srengseng sawah jagakarsa jakarta selatan. Materi yang di pilih autocad 2 dimensi dengan pejurusan teknik arsitektur karena peserta akan mengambil kuliah di malaysia dengan jurusan tersebut.



Pada pertemuan pertama, peserta belajar proses instalasi autocad 2017 for mac dengan menggunakan free license for education selama 3 tahun resmi dari Autodesk. Setelah proses instalasi selesai maka mulai dengan pengenalan interface autocad for mac dan perintah dasar draw seperti line, polyline, rectangle, arc, circle, hatch, text serta perintah modify antaralain: erase, copy, move, rotate, mirror dan sebagainya. Semua perintah tersebut diaplikasikan membuat denah sederhana yang dilengkapi dengan notasi dengan perintah-perintah dimension.



Pada pertemuan berikutnya materi belajar membuat tampak depan rumah dengan perintah-perintah autocad yang lebih kompleks. Karena sebelumnya peserta belum pernah belajar bidang keteknikan maka perlu diberikan teori proyeksi sehingga mempermudah dalam pemahaman membuat gambar tampak.







Untuk pertemuan selanjutnya, peserta sudah mulai lancar membuat gambar denah, tampak dan potongan yang dilengkapi dengan notasi serta ketebalan garis. Saatnya belajar mencetak gambar dengan skala yang disesuaikan kertas yang ada.



Untuk pertemuan terakhir materi lebih kepada manajemen gambar seperti block, layout, dan external reference. Kasus yang harus digambar lebih kompleks yaitu bukan gambar unit rumah, melainkan kawasan perumahan.



Dilatih juga membuat beberapa konfigurasi skala untuk kertas yang lebih besar untuk dibandingkan ketebalan garis yang sudah dibuat. Peserta belajar bahwa konfigurasi ketebalan garis pada setiap layers akan sangat berpengaruh untuk hasil cetak kertas A4, A3, A2,… dsb



Ulasan lebih lengkap >>
